威能国产冷凝炉燃气壁挂炉安装尺寸说明。
作者：德国威能壁挂炉 添加时间：2019-3-19 10:41:48 浏览：
威能冷凝炉是一级能耗产品，不仅仅节能，对环境污染也非常的小，所以很多客户选择安装威能冷凝炉，但是由于价格的昂贵，安装的相对于普通壁挂炉来说少一些，所以很多安装师父和业主对其安装尺寸还是不太了解，今天武汉易居无忧就把威能国产冷凝炉(ecoTCE pro系列)安装尺寸整理如下：

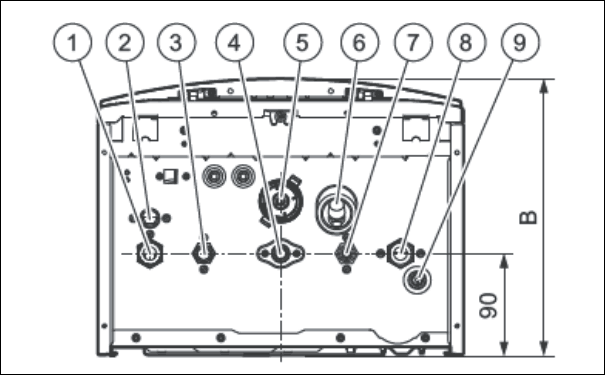

威能国产(ecoTEC pro系列)冷凝炉正方接口示意图

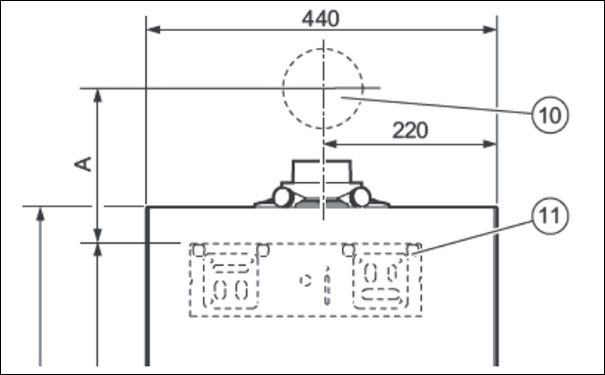

威能国产冷凝炉烟道安装示意图

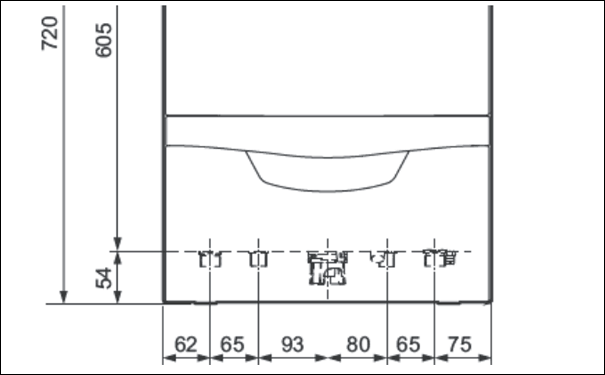

威能国产冷凝炉正面示意图

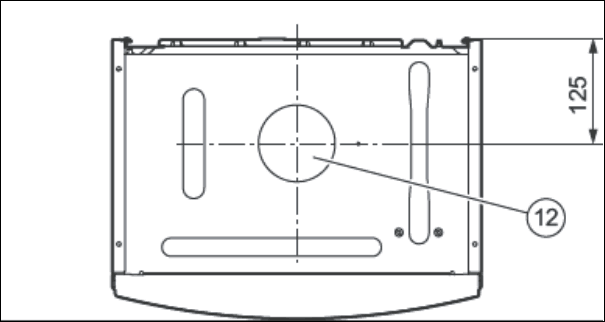

威能国产冷凝炉烟道离墙安装尺寸
威能冷凝炉尺寸、接口、部件说明:
1.供暖供水管(⌀22*15)
2.泄水阀上排水管（⌀1/2“)接口
3.热水接口/储水罐供水管（⌀15*15)
4.燃气接头（⌀15*15)
5.冷凝水虹吸管
6.补水装置
7.冷水接口/储水罐回水管（⌀15*15)
8.供暖回水管（⌀22*15)
9.排空阀
10.进气/排烟管道墙体烟道
11.安装挂板
12.进气/排烟管道接口
注意:
每安装一个87度弯头，最大管道长度减少1.0m;
每安装一个45度变头，最大管道长度减少0.5m;
壁挂炉安装位置说明:
1.燃气壁挂炉不允许安装在卧室、起居室、浴室;
2.壁挂炉安装需要离燃气表和燃气主管道有一定的距离，如果条件有限，中间一定要安装隔热板，壁挂炉出墙烟道也要有一定的距离，要求需要咨询当地的燃气公司；
3.燃气壁挂炉设备不应该安装在带有带有强烈电磁场的电气设备旁，如电磁炉或微波炉。
4.燃气壁挂炉安装不应该安装在狭窄的空间，烟道安装也要求好拆卸检修，不可一味图节省位置，后期检修麻烦，并有安全隐患。
5.壁挂炉位置距离采暖系统、气源、水源、电源、排气出口越近越好；
6.壁挂炉安装的位置要求通风良好，并且干燥的地方。
