很多新接触威能壁挂炉的暖气公司经常不知道威能壁挂炉安装尺寸，今天武汉易居无忧就以图文的形式把威能壁挂炉turboTEC pro系列，威能壁挂炉turboTEC pro系列安装尺寸整理如下：

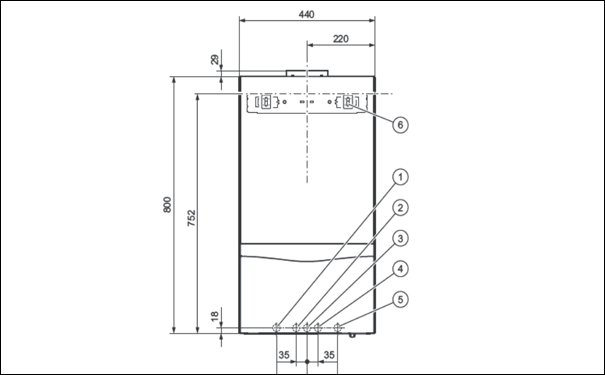

威能壁挂炉turboTEC系列正面图(上)

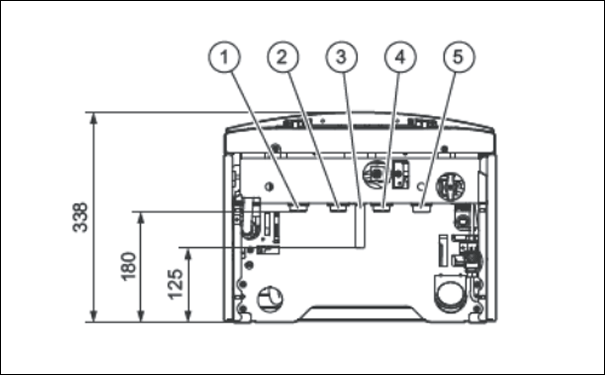

威能壁挂炉仰视图(上)

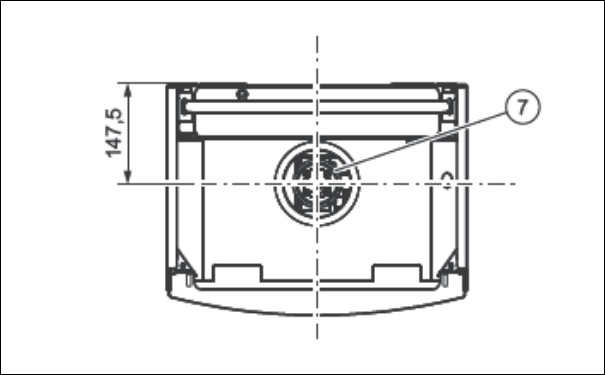

威能壁挂炉俯视图(上)

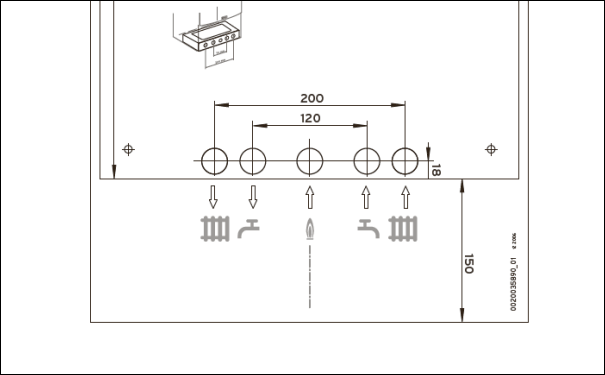

壁挂炉下方供暖出水、生活热水、燃气管道、自来水进水、供暖回水间距示意图(上)

以上图片说明:1.供暖供水管;2.热水接头;3.燃气接头;4.冷水接头;5.供暖回水管;6.安装挂板;7.排烟管道接头。

威能壁挂炉烟道安装说明:

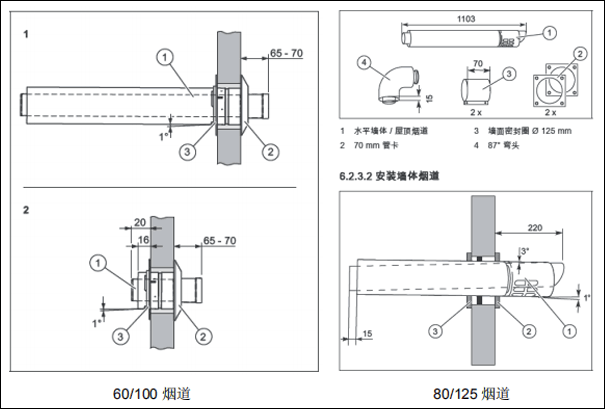

威能壁挂炉烟道安装示意图(上)
